Portenta Hat hỗ trợ Raspberry Pi HAT cho máy tính nhúng Portenta X8

Bo mạch mở rộng Portenta Hat Carrier của Arduino được thiết kế để kết nối bo mạch Portenta X8, có khả năng sử dụng hệ điều hành Linux, với hệ sinh thái đa dạng của các bo mạch mở rộng Raspberry Pi HAT (Hardware on Top).

Ra mắt vào năm ngoái, Arduino Portenta X8 là một sản phẩm thuộc dòng Arduino Pro đầu tiên có khả năng chạy hệ điều hành Linux, nhờ sử dụng bộ vi xử lý NXP i.MX 8M Mini ARM Cortex-A53. Dù có kích thước nhỏ gọn chỉ 66,04 x 25,4 mm, giúp nó rất thích hợp cho việc tích hợp vào các sản phẩm. Tuy nhiên, để tạo mẫu hoặc thiết kế các sản phẩm như các cổng IoT, công ty đã giới thiệu Portenta Hat Carrier, cho phép kết nối dễ dàng với các Raspberry Pi HAT có sẵn ngày hôm nay.

Thông số kỹ thuật của Portenta Hat Carrier:

• Tương thích với bo mạch Portenta X8 hiện tại và các phiên bản Portenta tương lai, đều sử dụng cùng một đầu nối mật độ cao.
• Bộ nhớ – Khe cắm thẻ MicroSD
• Camera I/F – Đầu nối camera MIPI CSI (CNXSoft: Arduino không nói rõ liệu nó có tương thích với máy ảnh Raspberry Pi chính thức hay không)
• Kết nối mạng – Cổng Gigabit Ethernet RJ45 cấu hình thấp
• USB – 1x cổng USB loại A
• Mở rộng
  • Đầu nối header 40 chân cho phép tương thích với Raspberry Pi HAT
  • Đầu cắm 16 chân có
    • Chân analog 8x
    • 1x GPIO
    • 1x UART không có điều khiển luồng
    • 2x chân PWM
    • 1x chân LICELL cho nguồn RTC của Portenta
• Gỡ lỗi – Đầu nối JTAG 10 chân 1,27mm
• Phụ kiện khác
  • CAN FD với bộ thu phát tích hợp
  • Đầu nối quạt PWM
• Nguồn cấp
  • 5V từ USB-C trên Portenta
  • 5V trên đầu nối tiêu đề 40 chân
  • 7-32 V DC qua đầu vít
• Kích thước – 85 x 56 mm
• Phạm vi nhiệt độ – -40°C đến +85°C

Portenta Hat Carrier kết nối với camera MIPI CSI (bên trái) và Raspberry Pi HAT (bên phải). Portenta X8 chạy hệ điều hành Linux dựa trên bản phân phối Yocto, tuân thủ chuẩn ARM SystemReady IR, và được trang bị bộ vi điều khiển STM32H7 để hỗ trợ lập trình trên nền tảng Arduino và khả năng tương thích với Arduino Cloud.

Arduino kỳ vọng rằng Portenta Hat Carrier sẽ được ứng dụng để phát triển các sản phẩm mẫu trong lĩnh vực IoT, nhưng cũng có khả năng hỗ trợ các giải pháp thương mại, chẳng hạn như bộ điều khiển cánh tay robot và hệ thống giám sát video thông minh, đòi hỏi cập nhật OTA và chứng nhận SystemReady

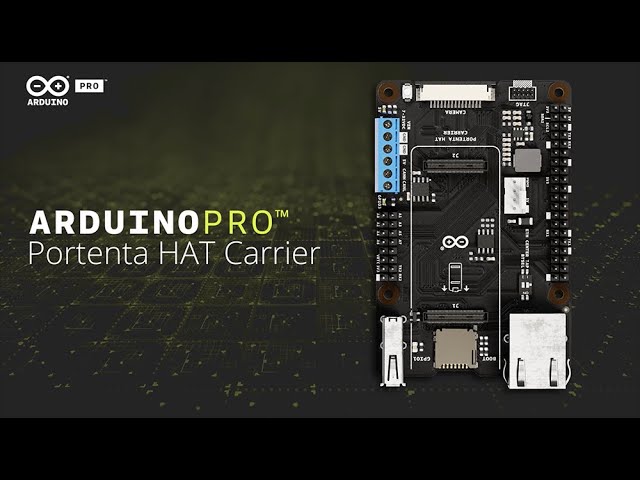

Portenta Hat Carrier: Making Robotics and Automation Easier Than Ever
